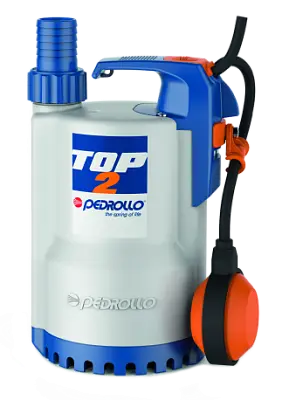

Погружные дренажные насосы Pedrollo TOP

Эксплуатационные ограничения

Глубина погружения:

до 3 м для TOP 1-2-3
до 5 м для TOP 4-5

(с кабелем электропитания соответствующей длины)
Температура жидкости до +40 °C (Температура жидкости до +90 °C кратковременно до 3 минут)
Прохождение твердых частиц во взвешенном состоянии до 10 мм

Минимальный уровень осушения:

до 14 мм для TOP 1-2-3
до 30 мм для TOP 4-5

Продолжительный режим работы электродвигателя S1

ИСПОЛНЕНИЕ И НОРМЫ БЕЗОПАСНОСТИ

В комплект насосов входят:

кабель питания длиной 5 м TOP 1-2-3
кабель питания длиной 10 м TOP 4-5
внешний поплавковый выключатель

EN 60335-1IEC 60335-1CEI 61-150

EN 60034-1IEC 60034-1CEI 2-3

Дренажные электронасосы Pedrollo TOP

Насос Pedrollo TOP - погружные дренажные электронасосы для сточных вод с магнитным поплавком.

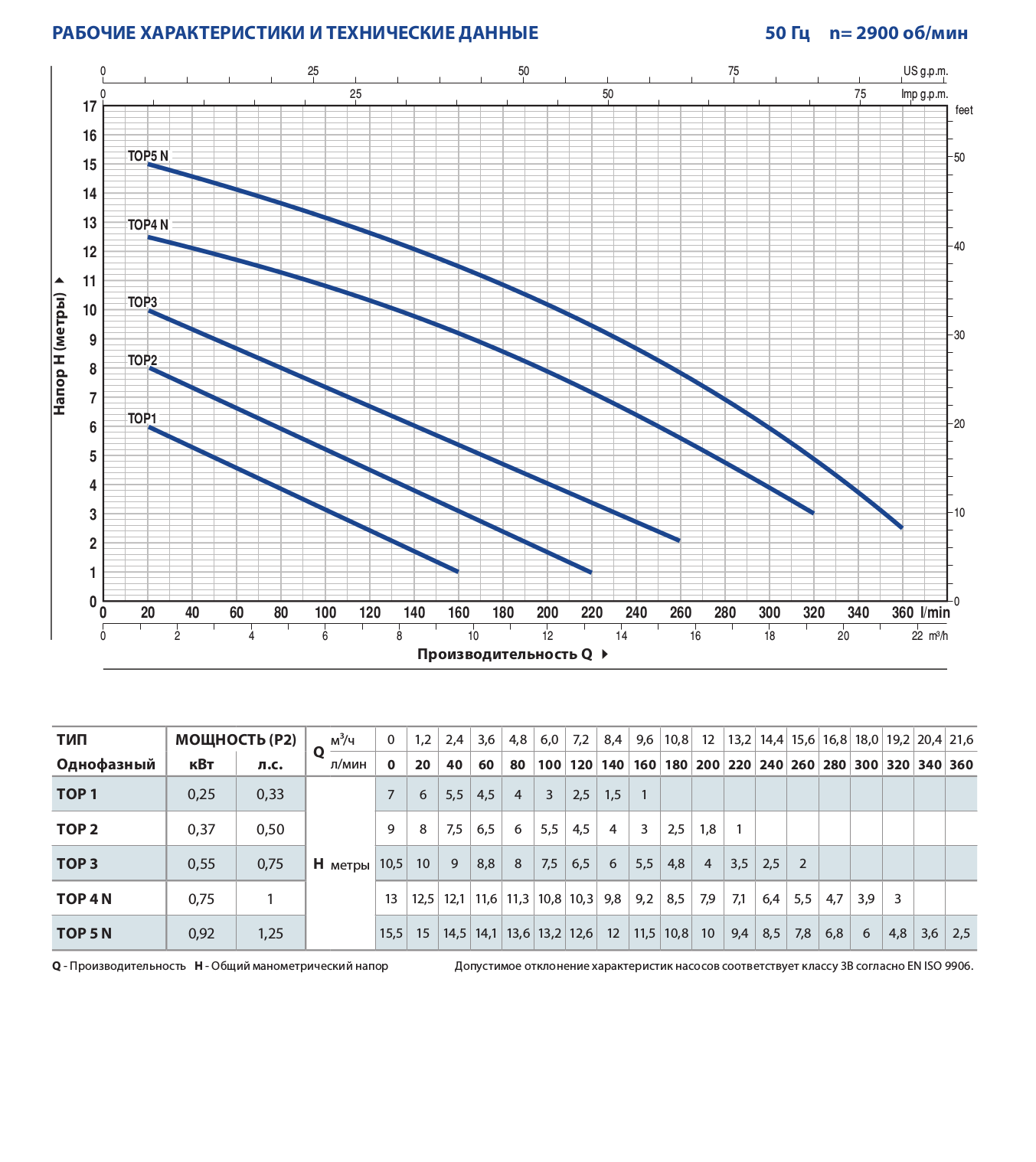

Краткая техническая характеристика насосов серии TOP

подача насоса до 400 л/мин. (24 м3/ч)
напор насоса до 14.5 м
температура жидкости до +40°С (+90°С до 3 мин)
максимальная глубина применения до 5 м
максимальное прохождение твердых частиц во взвешенном состоянии до d=10 мм
максимальный уровень опорожнения колодца до 14 мм

Области применения и установка

Насосы серии ТОР подходят для дренажа чистой, без абразивных частиц, воды. П
рименённые конструктивные решения обеспечивают простоту в эксплуатации и безопасность функционирования насоса, благодаря полному охлаждению двига- теля и двойному механическому уплотнению вала.

Они рекомендуются для экстренного осушения небольших затопленных объектов (жилые помещения, подвалы, боксы), отвода бытовых стоков (от стиральных и посудомоечных машин), для опорожнения небольших накопительных колодцев

Принцип работы насосов серии TOP

Серия ТОР включает в себя ПОГРУЖЕННЫЕ ДРЕНАЖНЫЕ ЭЛЕКТРОНАСОСЫ, центробежного типа с открытым рабочим колесом, разработанные для функционирования в автоматическом режиме. Рабочее колесо, качающееся на ведущем валу, состоит из заднего диска и из лопаток. Через всасывающую решетку жидкость входит во вращающийся лопаточный канал; здесь жидкость приобретает радиальное движение по направлению от центра к периферии, в процессе которого приобретает энергию как в виде давления, так и в виде увеличения скорости потока. На выходе из рабочего колеса жидкость устремляется в спираль, после преобразования части кинетической энергии в энергию напора, покидает насос через вертикально установленный патрубок подачи, предусмотреный в нагнетательном корпусе. Достаточное охлаждение двигателя обеспечивается перекачиваемой жидкостью.

Область применения и установка насосов серии TOP

Насосы серии ТОР рекомендуются для подъема чистой воды без наличия абразивных частиц. Использованные конструктивные решения обеспечивают простоту в эксплуатации и безопасность даже при непрерывном функционировании (напр. в фонтанах), благодаря полному охлаждению двигателя, снабженному хорошим запасом мощности и двойному механическиму уплотнению. Облегченный демонтаж двигателя и насоса делает простым и удобным техническое обслуживание и ремонт. Эти насосы особенно пригодны для осушения затопленных помещений небольшого объема, в чрезвычайных ситуациях, таких как, (помещения, подвалы, боксы), для опорожнения бассейнов, ванн и аквариумов, переработки бытовых стоков, (стиральные и посудомоечные машины), для подачи воды в садовые фонтаны, для орошения небольших садов и огородов из накопителей, для осушения небольших канализационных отстойников.

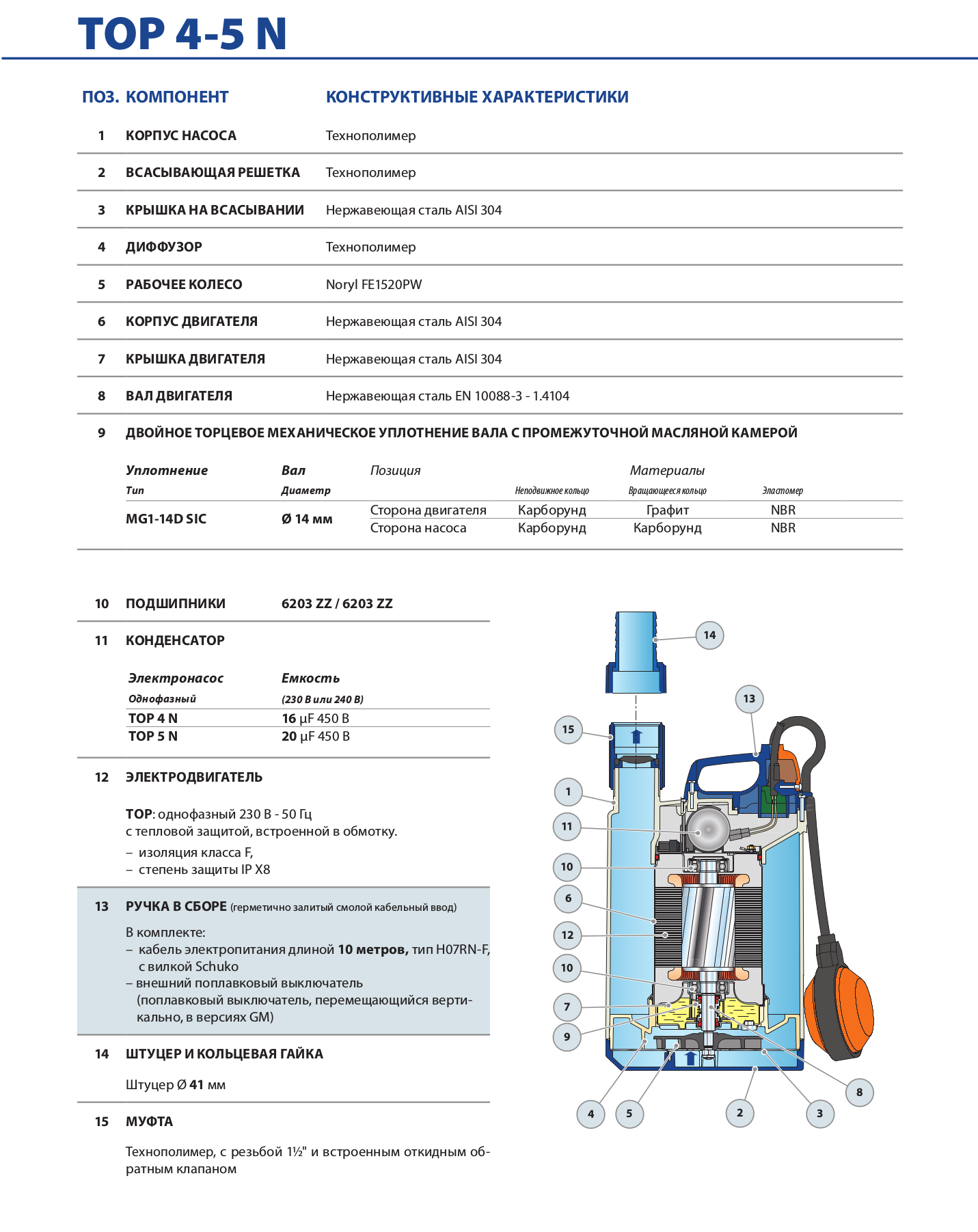

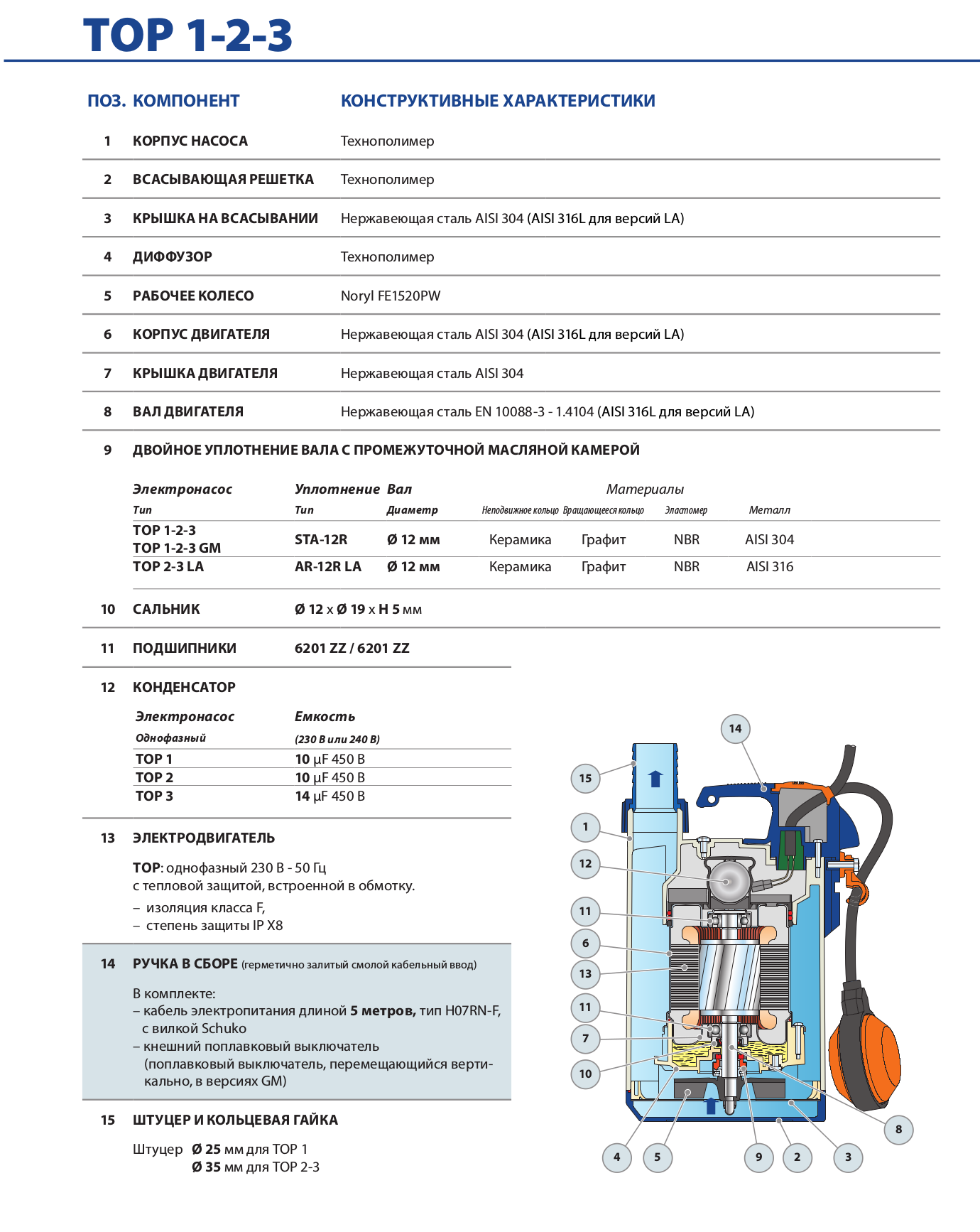

Конструктивные характеристики насосов серии TOP

НАГНЕТАТЕЛЬНЫЙ КОРПУС технополимер, усиленный стекловолокном, с повышенной стойкостью к ударам и коррозии. Патрубок с резьбой ISO 228/1.
ВСАСЫВАЮЩАЯ РЕШЕТКА из технополимера.
РАБОЧЕЕ КОЛЕСО открытого типа, из технополимера.
КРЫШКА ДВИГАТЕЛЯ нержавеющая сталь AISI 304.
ВЕДУЩИЙ ВАЛ из нержавеющей стали AISI 306.
ДВОЙНОЕ МЕХАНИЧЕСКОЕ УПЛОТНЕНИЕ керамика - графит - NBR со стороны насоса и уплотнительное кольцо со стороны двигателя. Между ними расположена запорная масляная камера для смазки и охлаждения уплотнения в случае отсутствия воды.
ДВИГАТЕЛЬ погружной, асинхронный, однофазный, с непрерывным режимом работы.
TOP: однофазный 220-240 В - 50 Гц с конденсатором и тепловой защитой, встроенной в обмотку.
ИЗОЛЯЦИЯ класс F
СТЕПЕНЬ ЗАЩИТЫ IP 68
ЗАРЕГИСТРИРОВАННАЯ МОДЕЛЬ № 72765.

В КОМПЛЕКТ ЭЛЕКТРОНАСОСА ВХОДЯТ:

TOP 1-2-3 (однофазный):
Поплавковый выключатель
Накидная гайка со штуцером.
Кабель электропитания из неопрена “H05 RN-F” длиной 5 метров с литой вилкой Шуко.
TOP 4-5 (однофазный):
Поплавковый выключатель
Накидная гайка со штуцером.
Муфта с обратным клапаном. Кабель электропитания из неопрена “H05 RN-F” длиной 10 метров с литой вилкой Шуко.

ИСПОЛНЕНИЕ ПО ЗАКАЗУ
