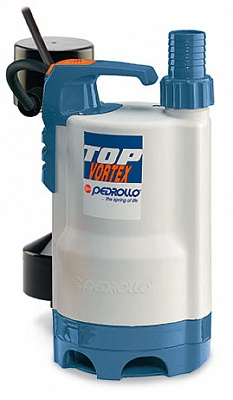

Погружные дренажные насосы Pedrollo TOP-VORTEX

Области применения и установка

Насосы TOP-VORTEX подходят для дренажа загрязненной воды, химически неагрессивной по отношению к конструкционным материалам насоса. Применённые конструктивные решения обеспечивают простоту в эксплуатации и безопасность функционирования насоса, благодаря полному охлаждению двигателя и двойному механическому уплотнению вала.

Рекомендуются для хозяйственно-бытового применения, отвода загрязнённой воды, опорожнения бассейнов, отвода бытовых стоков, опорожнения накопительных колодцев, даже при присутствии в взвеси твердых частиц размером до ? 20 мм.

Эксплуатационные ограничения

Глубина погружения до 3 м (с кабелем электропитания соответствующей длины)
Температура жидкости до +40 °C (Температура жидкости до +90 °C кратковременно до 3 минут)
Прохождение твердых частиц во взвешенном состоянии до 20 мм
Минимальный уровень осушения 25 мм
Продолжительный режим работы электродвигателя S1

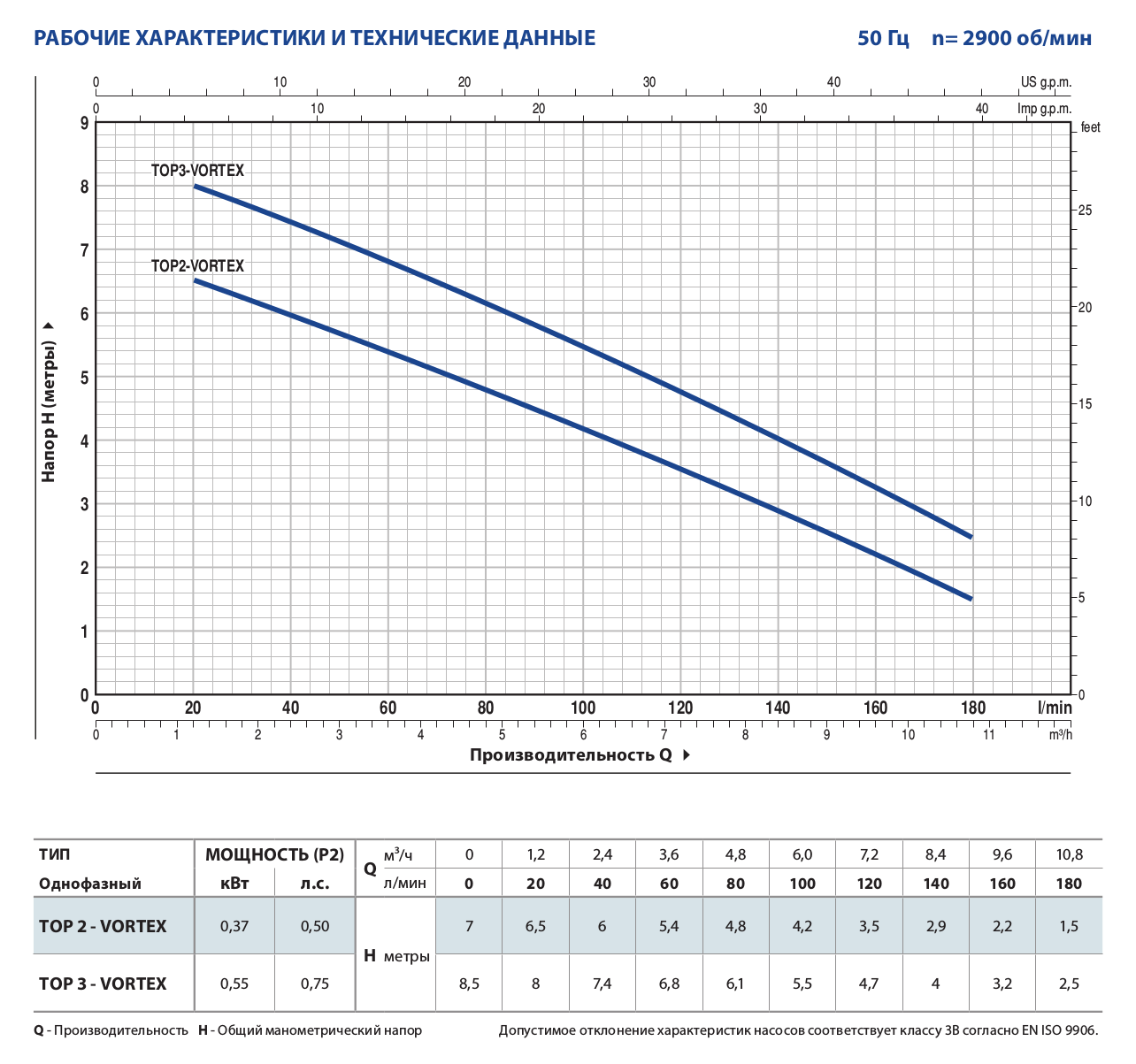

Рабочий диапазон

Производительность до 180 л/мин (10,8 м3/ч)
Напор до 8,5 м

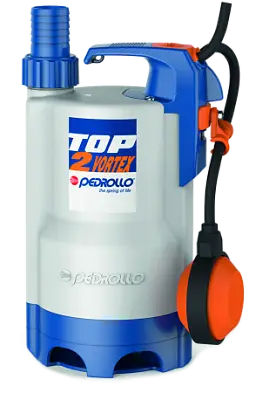

Дренажные электронасосы Pedrollo TOP-VORTEX

Краткая техническая характеристика насосов Pedrollo TOP Vortex

подача насоса до 180 л/мин. (10.8 м3/ч)
напор pedrollo top-vortex до 7 м
температура жидкости до +40°С (+90°С до 3 мин)
максимальная глубина применения до 3 м
максимальное прохождение твердых частиц во взвешенном состоянии до d=20 мм
максимальный уровень опорожнения колодца до 25 мм

Характеристиками новых электронасосов ТОР VORTEX являются: дизайн, технология и новаторские материалы, которые обеспечивают простоту в эксплуатации и безопасность функционирования. Эта модель, благодаря испытанной системе VORTEX, позволяет подъем загрязненных вод с твердыми частицами во взвешенном состоянии без какой-либо опасности засорения рабочего колеса.

Дренажные электронасосы TOP-VORTEX.

Принцип работы насосов серии pedrollo TOP Vortex

TOP VORTEX является ПОГРУЖЕННЫМ ЭЛЕКТРОНАСОСОМ, разработанным для функционирования в автоматическом режиме. Принцип функционирования аналогичен принципу функционирования центробежных насосов pedrollo с отведенным назад рабочим колесом, типа "VORTEX". Через всасывающую решетку жидкость входит в просторную кольцевую камеру, закрытую крышкой, снабженную нагнетательным патрубком. В этой камере, где рабочее колесо находится отведенным назад относительно крышки, в которой всасываемая вода приобретает вихревое движение и под действием центробежной силы направляется в кольцевую камеру, откуда покидает насос через вертикально установленный патрубок подачи, предусмотреный в нагнетательном корпусе. Достаточное охлаждение двигателя обеспечивается перекачиваемой жидкостью.

Область применения и установка насосов серии TOP Vortex

Электронасос TOP VORTEX рекомендуется для подъема загрязненных вод и химически не агрессивных жидкостей. Использованные конструктивные решения обеспечивают простоту в эксплуатации и безопасность даже при непрерывном функционировании, благодаря полному охлаждению двигателя. Этот насос особенно пригоден в быту, для подъема загрязненных вод с твердыми частицами во взвешенном состоянии, размерами до d=20 мм. Они находят свое применение в осушении бассейнов и ванн, бытовых стоков и небольших канализационных отстойников.

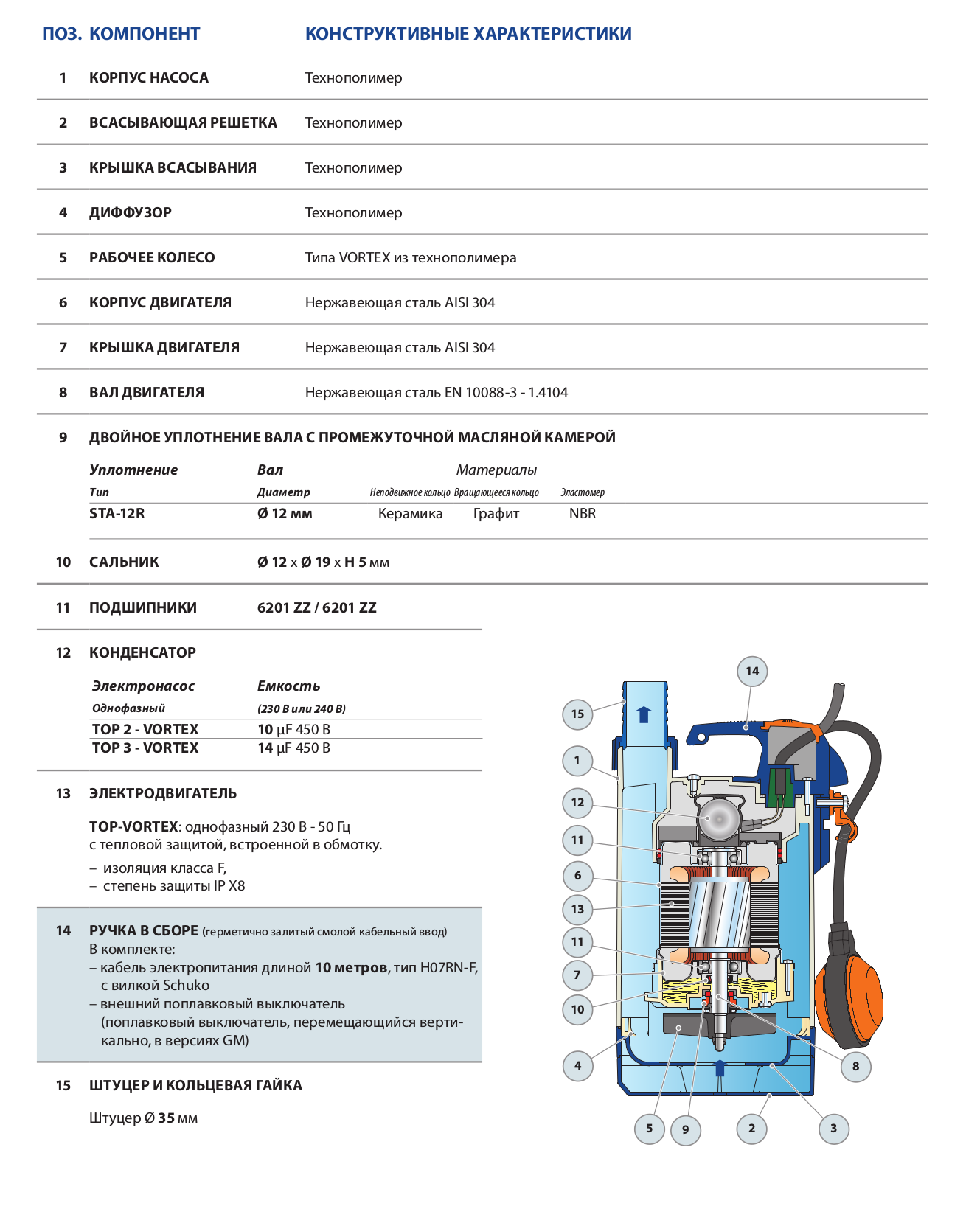

Конструктивные характеристики насосов серии TOP Vortex

НАГНЕТАТЕЛЬНЫЙ КОРПУС: технополимер, усиленный стекловолокном, с повышенной стойкостью к ударам и коррозии. Патрубок с резьбой ISO 228/1.
ВСАСЫВАЮЩАЯ РЕШЕТКА: технополимер.
РАБОЧЕЕ КОЛЕСО: технополимер.
КРЫШКА ДВИГАТЕЛЯ: нержавеющая сталь AISI 304.
ВЕДУЩИЙ ВАЛ: нержавеющая сталь EN 10088-3 - 1.4104.
ДВОЙНОЕ МЕХАНИЧЕСКОЕ УПЛОТНЕНИЕ: керамика - графит - NBR со стороны насоса и уплотнительное кольцо со стороны двигателя. Между ними расположена запорная масляная камера для смазки и охлаждения уплотнения в случае отсутствия воды.
ДВИГАТЕЛЬ: погружной, асинхронный, однофазный, с непрерывным режимом работы.
PEDROLLO TOP-VORTEX: однофазный 220-240 В - 50 Гц с конденсатором и тепловой защитой, встроенной в обмотку.
ИЗОЛЯЦИЯ: класс F.
СТЕПЕНЬ ЗАЩИТЫ: IP 68.
ЗАРЕГИСТРИРОВАННАЯ МОДЕЛЬ № 72765.
