Насосы Pedrollo 6SR12

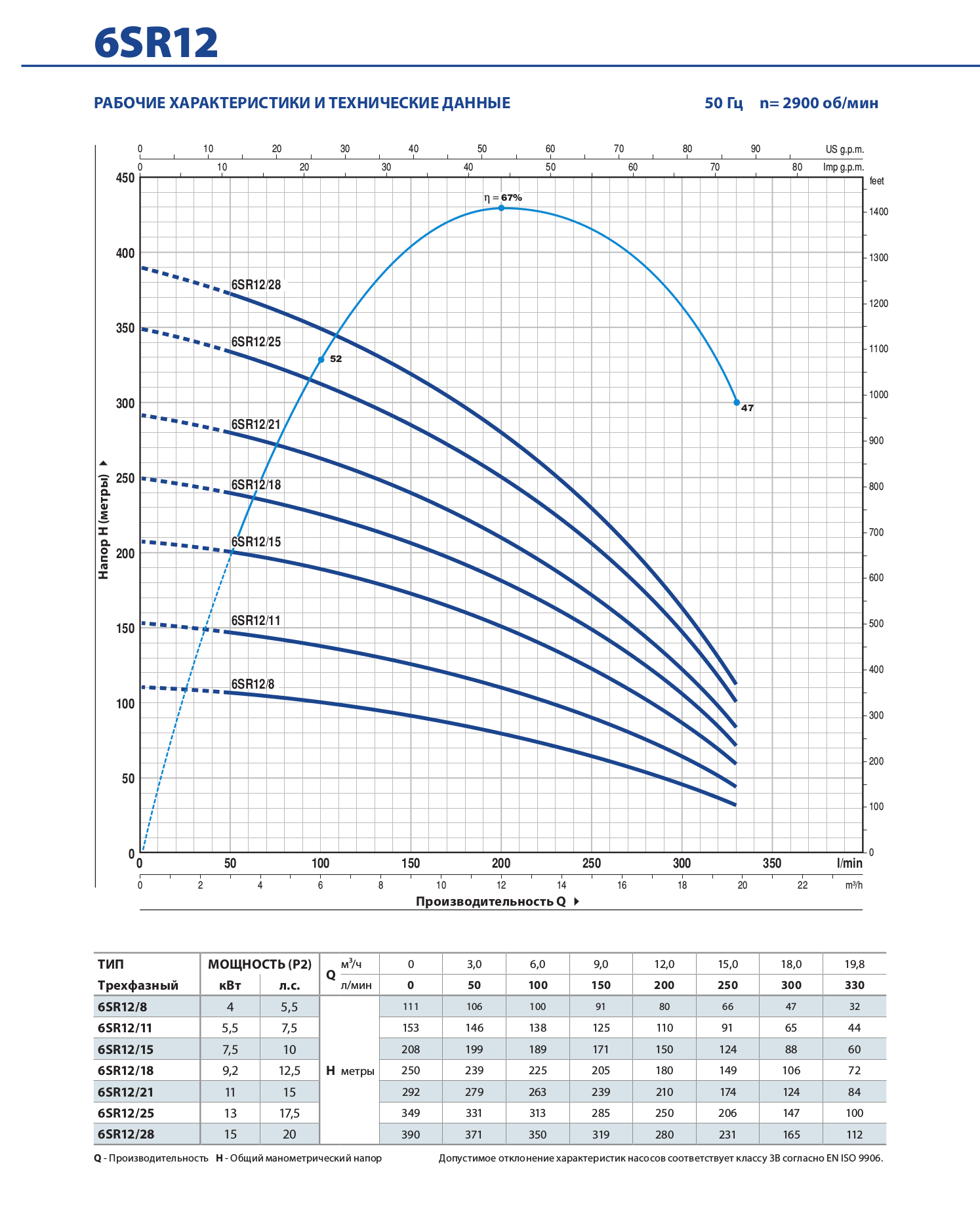

Краткая техническая характеристика насоса серии 6SR12

  • Подача до 330 л/мин. (19.8 m3/ч)
  • Напор насоса до 390 м
  • Температура жидкости до +30°C
  • Максимальное прохождение твердых частиц во взвешенном состоянии 50 г/m3
  • Число запусков макс. до 20/час

Принцип работы насоса Pedrollo серии 6SR12

Серия 6SR12 включает в себя МНОГОСТУПЕНЧАТЫЕ ЭЛЕКТРОНАСОСЫ ЦЕНТРОБЕЖНОГО ТИПА, предназначенные для постоянного функционирования в погруженном состоянии. Двигатель подключается к насосу через суппорт, параметры которого соответствуют нормативам NEMA. Принцип функционирования аналогичен принципу функционирования многоступенчатых центробежных насосов. Рабочие колеса, установленные на одном и том же ведущем валу, вращаются внутри лопаточных диффузоров, которые обеспечивают движение жидкости на выходе каждого рабочего колеса по направлению к всасывающему патрубку следующего рабочего колеса. После прохождения через все рабочие колеса, установленные последовательно, жидкость покидает насос через нагнетательный патрубок. Каждое колесо с соответствующим лопаточным диффузором создают ступень нагнетания, которая, согласно принципу функционирования центробежных насосов, обеспечивает жидкости для перепад давления, который суммируется с перепадами, создаваемыми другими последовательными ступенями.

Область применения и установка насоса серии 6SR12

Скважинные насосы данной серии рекомендуются для перекачки чистой воды или жидких тел содержащих не более 50 г/м3 песка. Благодаря высокому кпд и их надежности, эти насосы применяются в быту, в промышленности и в сельском хозяйстве, для подачи воды из глубоких колодцев, для орошения, в системах противопожарной безопасности и т.д.

Эксплуатация насосов серии 6SR12 возможна внутри колодцев диаметром не менее 6" (152 мм). Электронасос опускается в колодец посредством нагнетательного трубопровода до глубины, на которой происходит его полное погружение, даже в процессе функционирования, при котором наблюдается снижение уровня жидкости в колодце, и тем не менее, не меньше 1 метра до дна колодца. Рекомендуется в качестве меры предосторожности использовать трос из нержавеющей стали или нейлона, закрепленного через отверстия, специально предусмотренные в нагнетательном корпусе.

Конструктивные характеристики насоса серии 6SR12

  • НАГНЕТАТЕЛЬНЫЙ КОРПУС НАСОСА: никелированный чугун, нагнетательный патрубок с газовой резьбой 3" UNI ISO 228-1.
  • ОБРАТНЫЙ КЛАПАН: нержавеющая сталь AISI 304.
  • РАБОЧИЕ КОЛЕСА НАСОСА: технополимер, усиленный стекловолокном, с покрытием из специальной резины
  • НЕСУЩАЯ КОРОБКА ДИФФУЗОРОВ: нержавеющая сталь AISI 304.
  • ДИФФУЗОРЫ: технополимер, усиленный стекловолокном.
  • КОЖУХ НАСОСА: нержавеющая сталь AISI 304.
  • ВАЛ НАСОСА: нержавеющая сталь AISI 304.
  • ПОДШИПНИКИ НАСОСА: неподвижная часть из специального технополимера, а вращающиеся втулки и вал из нержавеющей стали AISI 316 с покрытием окисью хрома с повышенной стойкостью к песку.
  • ОПОРА: никелированный чугун, изготовлено по стандартам NEMA.
  • МУФТА ПРИВОДА: нержавеющая сталь AISI 420.
  • КРЕПЕЖНЫЕ ДЕТАЛИ, ФИЛЬТР И ЗАЩИТА КАБЕЛЯ: нержавеющая сталь AISI 304.
  • СТЕПЕНЬ ЗАЩИТЫ: IP 68.
ДВИГАТЕЛЬ НАСОСА серии 6SR12:

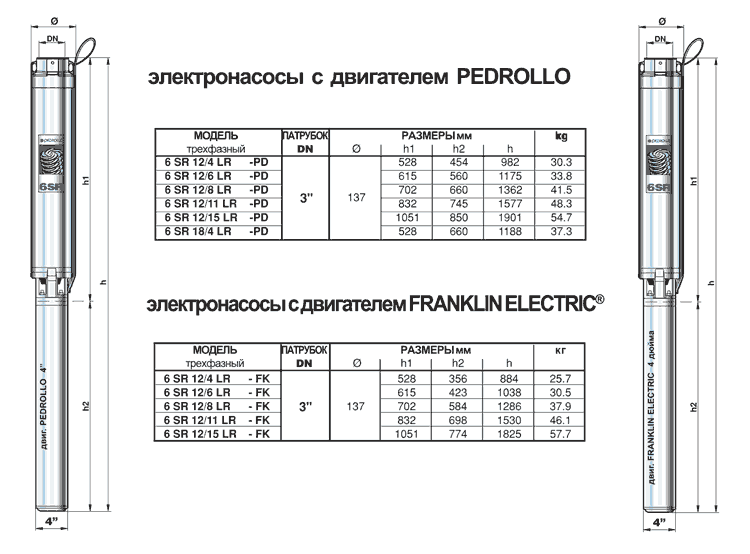

  • электрический погружной на 4 дюйма Pedrollo (до 3 кВт)

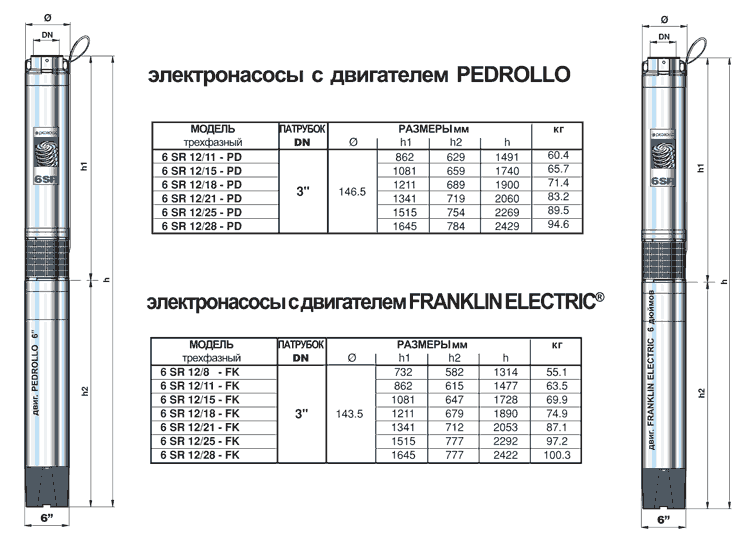

  • электрический погружной на 6 дюймов Pedrollo (от 4 до 30 кВт)
  • 6SR: трехфазный 380-415 В - 50 Гц.
В КОМПЛЕКТ ЭЛЕКТРОНАСОСА серии 6SR12 ВХОДЯТ:
Насос PEDROLLO 6SR (трехфазный)
  • Для 6-дюймового варианта длина кабеля электропитания 4 метра
  • Для 4-дюймового варианта (двигатель до 3 кВт) длина 1.5 метра.
ИСПОЛНЕНИЕ НАСОСА ПО ЗАКАЗУ
  • двигатель электрический погружной на 4 дюйма Pedrollo (до 7.5 кВт)
  • двигатель электрический погружной на 4 дюйма Franklin Electric® (до 7.5 кВт)
  • двигатель электрический погружной на 4 дюйма Franklin Electric®
  • насосы с двумя муфтами защиты кабеля для соединения с погружными электродвигателями двойного напряжения */^ (звезда/треугольник)
  • электронасосы с двигателем двойного напряжения: 230/400 В или 400/690 В */^ (звезда/треугольник) (от 7.5 кВт до 37 кВт)
  • другое напряжение питания или частота 60 Гц
